Arriba se muestra una configuración típica de Enfriador de pantano residencial. Bastante sencillo. La mayoría de los propietarios con deseo, sentido común, manos útiles y un buen conocimiento de las herramientas domésticas comunes podrían realizar esta instalación de enfriador de pantano.
Se necesitan conocimientos generales de instalación de conductos, plomería y conocimientos básicos de electricidad de 110 voltios.
La mayoría de las casas tienen un ático típico, como se muestra. Los áticos pueden volverse sofocantes. Cuanto menos trabajo se realice en el ático, mejor. La mayor parte del trabajo de los conductos se puede planificar con anticipación, preparar en el suelo y luego levantarlo hasta su lugar desde la ubicación del difusor en el interior o dejarlo caer desde el techo. Un buen y fuerte conjunto de brazos adolescentes ayuda enormemente en este caso.
El truco consiste en medir una vez, luego medir de nuevo, alinear los puntos de corte hacia arriba y hacia abajo, verificar dos veces las medidas y luego cortar las aberturas del conducto una vez. Si sus conductos se instalarán rectos hacia arriba y hacia abajo, puede usar una plomada para alinear el techo y las penetraciones del techo.
Comience la instalación de su enfriador de pantano. Elija la ubicación del difusor
El pasillo principal suele estar ubicado en el centro de la casa y suele ser la mejor opción de ubicación para su difusor de 4 vías. Una vez que se determina y corta esta ubicación, se puede determinar la penetración del techo.
Los conductos deben ubicarse entre las vigas del techo. NO corte las vigas del techo ni las vigas del techo. Esto podría debilitar la integridad estructural de su techo o techo. Por lo general, las vigas del techo y del tejado se colocan en centros de 24", lo que dejará 21" libres entre las vigas.
Además, la entrada al ático desde el techo deberá enmarcarse en los cuatro lados con madera maciza. Este es un punto de montaje para los conductos y también servirá como respaldo para fijar la rejilla más adelante. (desplácese hacia abajo para ver la foto).

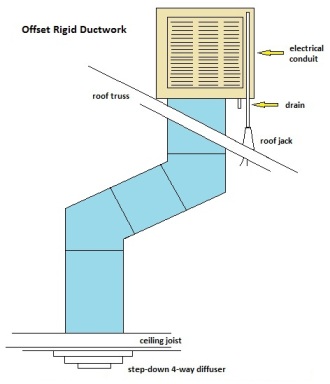

| La instalación de su enfriador de pantano puede requerir conductos desplazados Si la ubicación de la rejilla del pasillo no se alinea recta con un camino despejado hacia el techo, es posible que sea necesario desplazar los conductos, como se muestra aquí. La mejor ubicación para el enfriador de pantano es en la parte trasera del techo por razones estéticas. Esta configuración desplazada es mejor si el techo y las vigas del techo no están alineados, o si se desea que la unidad esté más fuera de la vista, o si los conductos llegarían a la cima del techo yendo directamente hacia arriba y hacia afuera. NO instale los conductos y el enfriador que abarquen la cima o la cumbrera del techo, o en un valle. Compense siempre si existe alguno de estos escenarios. Estos escenarios no solo son poco atractivos en su techo, sino que colocar tapajuntas y mantener un buen sellado contra el clima en cualquiera de estos lugares es casi imposible. |

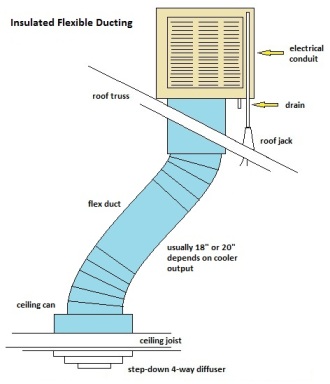

| Conductos flexibles Otra configuración común de instalación de enfriadores de pantano es utilizar grandes conductos aislados flexibles. Estos conductos flexibles vienen en tamaños de 18", 20" y 24", que se utilizan comúnmente para este propósito. Utilice 18" para refrigeradores de 4500 cfm o menos, 20" para hasta 5500 cfm y utilice 24" para refrigeradores de 6500 cfm. Tenga en cuenta que este método de conductos restringirá parte del flujo de aire y puede ser más ruidoso que los sistemas de conductos rígidos. Algunos argumentan que los conductos aislados en realidad ayudan a silenciar el flujo de aire. ¡Seamos realistas! Por mucho aire que un enfriador de pantano entregue a una casa, ¡todos son ruidosos! Esta instalación de enfriador de pantano requerirá una sección de conducto rígido que atraviese el techo con una tapa terminal y un collar de chapa redonda del mismo tamaño que el conducto flexible. También necesitará una lata de chapa fabricada del mismo tamaño que la abertura del difusor de techo y otro collar redondo atado a la tapa del extremo. Obtenga sus collares de al menos 8" de largo para facilitar la conexión del conducto flexible. Esta configuración resuelve muchos problemas que el aficionado al bricolaje puede encontrar con la instalación de su enfriador de pantano. |

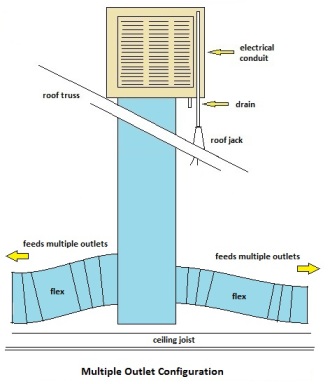

| Múltiples salidas De vez en cuando, alguien decide instalar un enfriador de pantano con múltiples salidas. Esta configuración debe abordarse con cautela. Recuerde que los enfriadores de pantano vierten mucha agua en la corriente de aire. Esto hace que el aire sea pesado. Si los tramos de conductos son demasiado largos, demasiado numerosos o restringidos, el aire simplemente morirá en los conductos y muy poco llegará a las habitaciones de destino. Este tipo de sistema se puede mejorar con la instalación de Updux en cada habitación con un tomacorriente. UpDux son conductos unidireccionales que se abrirán bajo una presión barométrica aumentada, permitiendo que el aire fluya a través de la habitación mediante alivio hacia el ático. El ático debe estar ventilado. Los propios conductos deben mantenerse lo más rectos posible. Dondequiera que las ramas se separen, se debe utilizar una conexión en estrella con preferencia a una T. |

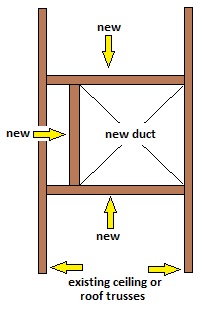

| Enmarcar el techo o el techo Como se mencionó anteriormente, este es un paso muy importante. Los enfriadores de pantano más comunes requieren conductos de 18x18 o 20x20. Estos tamaños encajarán entre la mayoría de las vigas de techo o ático. Coloque su primer corte contra el costado de una armadura existente y diseñe la penetración desde allí. Asegúrese de que esto también funcione bien con el diseño de la armadura del techo. Sólo un poco de holgura aquí le hará la vida más fácil cuando llegue el momento de deslizar los conductos en su lugar. Enmarque los otros 3 lados, como se muestra. Esto proporcionará un punto de montaje para los conductos y también para el difusor de techo más adelante. |
